中心传动刮泥机为中心支墩式中心传动，平台固定支墩式，由安装在中心进水柱管上的蜗轮减速电机驱动，通过中心回转支承的内啮合齿轮传动，带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动，通常直径范围在8米至20米。小型下部采用整体对螺线刮板，中大型下部采用多板倾斜刮板，上捕浮渣收集装置，池中心配水与排泥。扁吸嘴自吸式吸泥；池可平底流或倾斜底。

中心传动刮泥机采用中心进水（或周边进水）、周边排水，可保证水流均匀。排泥方式为在池底部设单管、双管吸泥，集中至底部集泥筒排泥，也可全部采用刮泥板，将污泥刮至集泥坑后排出，还可采用其它排泥方式。本机还设有浮渣刮集排除装置和机械、电气过载保护装置。中心传动刮泥机可根据用户要求设置微机联网。

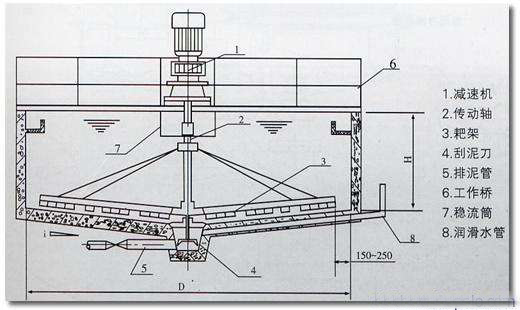

二、产品构造

三、构造特点

沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可代办设计制造钢结构池体和工作桥，供应用户。

刮泥机由耙架、竖轴驱动装置和过扭距安全装置等组成。

耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。

竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出。

驱动装置为三级立式摆线针轮减速机，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。过扭矩安全装置是安全剪切销，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。
