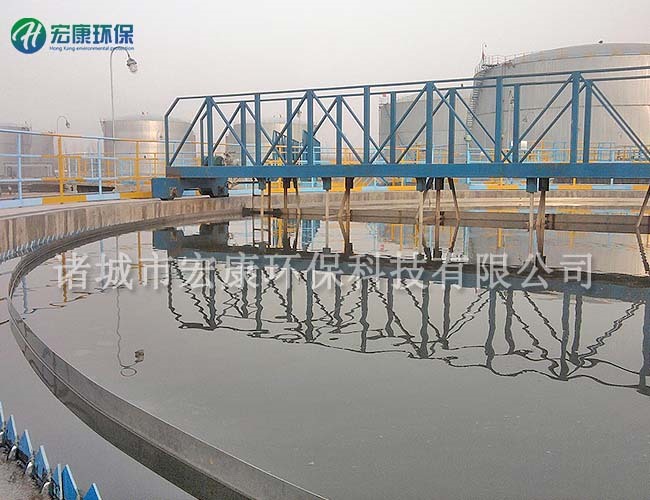

原水从池底经中心支墩上部流出，并经导流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。旋转桁架以中心支承为圆心，端部走轮在驱动装置的作用下，沿池周作回转运行，带动下部刮泥板缓慢转动，刮集至沉淀池中心集泥槽，依靠静水压或泵排出池外，上部浮渣由刮渣板同步刮至排渣斗排出。

二、用途与分类

本设备用于污水净化厂沉淀池排除沉积在池底的污泥。根据沉淀池池型，可分为两类1)平流沉淀池吸泥机；2)斜管沉淀池吸泥机；

三、设备特点

半桥式刮吸泥机是在总结我国多年来设计、运行经验的基础上选用国产更新换代、元器件设计的新一代吸泥机器，具有以下特点:

1)采用潜水无堵塞泵吸泥，可全扬程运行，性能好，重量轻、克服了过去使用液下泵因轴长，易引起的振动而产生的磨损及安装、维修困难的缺陷。

2)采用小容量潜污泵可实现每台泵只带一个吸泥嘴的吸泥系统。从而即使在沉淀池出水端具有纵向出水槽及其支嫩的给水工艺布置，吸泥机仍然通行无阻，进行全长范围内的排泥效果。

3)泵/虹吸两用省水节能:在具有虹吸排泥条件的沉淀池，也可充分利用出水堰和排泥口的位差，在潜污泵启动出泥后切断潜污电源，由泵吸转为虹吸，既省水节能又省去了系统抽空装置。

4)由于不用抽真空装置，操作简便并易于实现自动化和微机管理。

5)主梁结构合理，对于大跨度平流沉淀池吸泥机采用行架式或“L”型组合梁:中、小跨度的斜管池吸泥机采用单或M管式梁、U型钢梁:特别是斜管沉淀池水中吸输泥管既为通道又作承载构件，因而用料省且制造维护方便。

6)可选用新型的传动装置，驱动装置中关键部件均采用新产品轴装式或法兰安装减速器，无需对中、结构紧凑、效率高、重量轻。
