一、设备简介

污水处理一直是造纸厂家面临的一大难题，它集中表现在技术难度大、费用高，特别是在公民对环保日益重视的如今，更给造纸厂家的生存提出挑战。

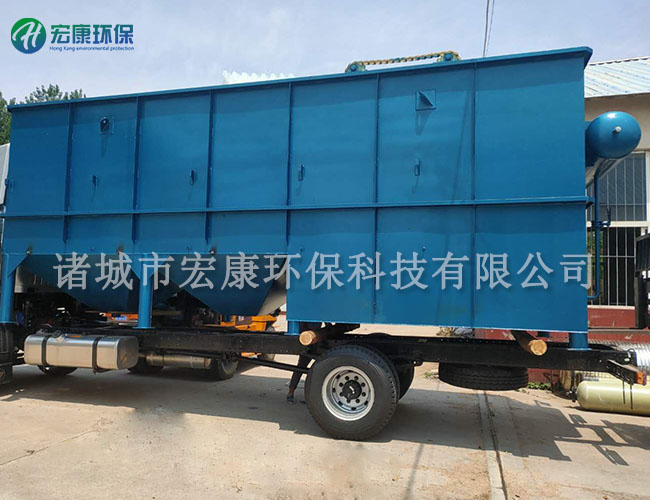

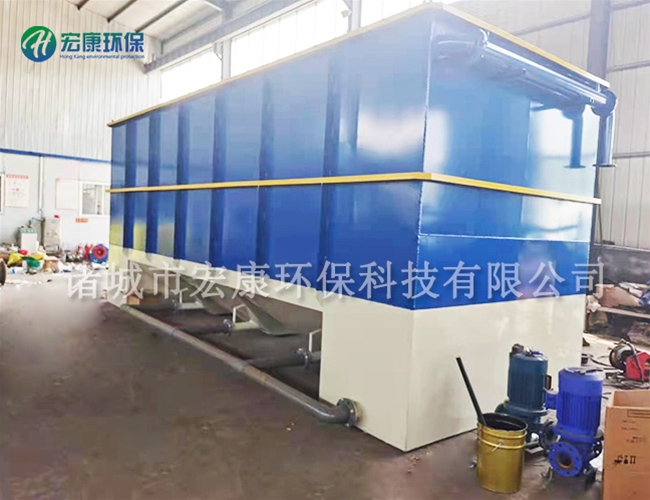

气浮沉淀一体机是专门为了去除工业和城市污水中的油脂、胶状物以及固体浮悬物而设计的系统，本系统能从废水中能自动地分离出这些物质。涡凹气浮在化学絮凝剂的帮助下可以大大降低工业污水中的BOD和COD的含量，使污水处理达到排放标准以内，从而减少排污费用。另一很重要的方面是，废水处理中产生的副产品常常能被回收和再利用。

二、气浮沉淀一体机结构图

三、气浮沉淀一体机的优点

1、节省投资

气浮沉淀一体机能够去除污水中的油脂、胶状物、固体浮悬物、BOD和COD，用它处理中段废水和白水可大大减少生化二级处理（如果用废纸作原料，经过脱墨、漂白等过程产生的废水则无需生化二级处理即可达到排入标准）设备的规模，从而大大减少总体投资费用。气浮沉淀一体机不需要压力容器，空压机和循环泵等设备，从而大大减少了污水预处理的投资费用。

2、运行费用低廉

整套气浮沉淀一体机所消耗的动力小，仅相当于传统的溶气气浮法 (DAF)的1/8-1/10。而且维修和人工操作少，或可做到无人职守运行。

3、效率高

与传统的油脂收集器（重力沉降池和分离槽）相反，气浮沉淀一体机是将固体污泥自动和连续地从废水中除去。污泥的去除和储存是以浓缩的方式进行，因此也降低了污泥处理的费用。

4、性能优越

每套气浮沉淀一体机的标准处理量可达500立方米/小时。根据客户的要求可设计不同流量的设备。进入的水量不需保持平衡，即使流量改变，设备也可正常工作。正常情况下，油脂和固体悬浮物(SS)的去除率超过95％。显然，油脂和固体悬浮物去除的同时，COD和BOD的负荷也大大降低。

5、操作简单

气浮沉淀一体机并不复杂，仅由两个机械部分组成，不需人工的参与。

6、臭气减轻

气浮沉淀一体机对废水的处理是个好氧过程。由油脂收集器（重力沉降池和分离槽）产生的臭气问题得到了很好的解决。另一方面，由于污泥是在“新鲜”的状态下去除，所以增加了固体再利用的可能性，减少了处理上的麻烦。

7、安装方便

为气浮沉淀一体机配套的土建特别少，地面、地下或高处皆可安装，而且耗时短。

8、占地面积小

处理能力5-500立方米/小时的涡凹气浮设备的安装占地面积只有2.5-90平方米。

四、工艺原理

1、溶气利用效率高

气浮处理污水效率的高低取决于单位体积内溶气水所能浮起的小气泡的质量，这是判断溶气气浮工作效率的一项客观指标。空气是很难溶于水的物质，常压下空气在水中的溶解度1.8%，在0.3Mpa的压强下（约三个大气压强），空气在水中的溶解度可达5.4%。让水中有限的溶解气体在释放时产生更大的作 用是气浮效率的关键。我们可以在三个方面来提升效率。

a、缩小气泡直径b、增大气泡群的密度c、气泡群的均匀度。三者是相互关联相互制约的，在有限的溶解空气情况下，缩小气泡的直径就可以增大气泡群的密度，增大了气泡群密度就可以增大气泡群的均匀度。在传统气浮法 里，气泡的直径一般在20微米以上，气泡群的密度相对较小，而大于100微米的无效气泡比例大，这些无效气泡因为直径大而上升速度快，从而使的絮凝体受冲击而破裂，浮选效果不理想。微浮选净水器的溶气释放气泡直径小于10微米，密度大，分布均匀，耗能少，利用率近99.99%。

2、悬浮物处理负荷高

微浮选净水器可以处理悬浮物SS含量高达5000-20000mgL的废水。这个指标是传统气浮方式所不能达到的。传统气浮所能分离的SS含量一般在1000mgL 左右，仅对SS含量在几百mgL左右的废水具有一定的实用价值。本机溶气罐的设计采用了与传统理论不同的设计方案，否定了以水力停留时间为主要依据的设计方法，实现了容量体积大，处理容量大，为增大气、水接触面积采用了四级预混合机构，气、水在很短时间内即可达到均相状态。

3、效率高气泡发生器

传统气浮由于其释放器本身的缺陷和局限性，也对悬浮效果产生了致命的影响，如涡凹气浮采用的是利用高速旋转的叶轮将吸入的空气打碎而产生气泡，且不论高速旋转的叶轮会同时将絮体搅破坏悬浮物，仅是这种产生气泡的方式，就决定了这种结构无法产生10微米以下的微气泡，所以首先要克服的是气泡发生器结构流程上的缺陷本机以其合理的设计，实现了空气从容气水到微气泡的转化。
